Introduction
Le REA SMT PCB Magazine Unloader est une solution de précision-conçue pour le déchargement automatisé des PCB des lignes de production SMT vers les magasins de stockage. Il garantit une manipulation fiable des cartes, un fonctionnement fluide et une intégration transparente avec les équipements en amont. Conçu pour les environnements d'assemblage électronique-de gros volumes, il prend en charge différentes tailles de magasin, paramètres de pas de levage et directions de transport configurables, ce qui en fait un choix idéal pour les flux de travail SMT flexibles et efficaces.

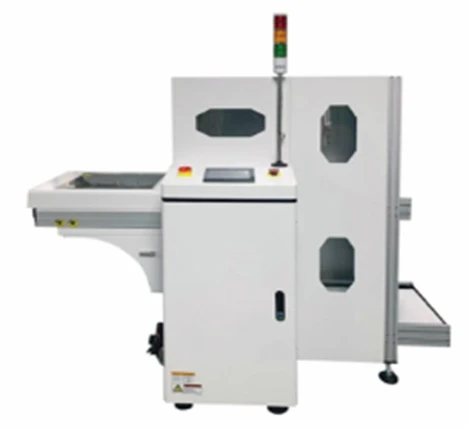

Avec couvercle de sécurité
Options disponibles
1. Couverture de sécurité
2. Magasin universel (250,330,390 ou 460 mm)
3. Réglage automatique de la largeur
|
MODÈLES ET TAILLES DISPONIBLES |
|||
|
Numéro de modèle. |
Taille du PCB |
Taille du chargeur |
Taille de la machine |
|
NGUL9250 |
50*50~L350*L250mm |
L355*L320*H536mm |
L1680*L1462*H1200mm |
|
NGUL9330 |
50*50~L460*L330mm |
L460*L400*H570mm |
L1920*L1640*H1200mm |
|
NGUL9390 |
50*50~L535*L390mm |
L535*L460*H570mm |
L2160*L1760*H1200mm |
|
NGUL9460 |
50*50~L535*L460mm |
L535*L530*H570mm |
L2160*L1900*H1200mm |
Les données du produit sont uniquement à titre de référence. Veuillez nous contacter pour confirmer les dernières informations.
principales caractéristiques
Détecte le signal en amont et reçoit les PCB un par un pour un déchargement précis.
Prend en charge un magasin par station (rail d'entrée, rail de sortie et ascenseur), garantissant un transfert efficace.
Prend en charge des intervalles de levage de 10 mm, 20 mm, 30 mm ou 40 mm pour répondre aux exigences de pas du magasin.
Le cadre en acier robuste-de 3,0 mm avec une finition revêtue de PC-garantit durabilité et stabilité.
Comprend un système de levage à vis à billes et un PLC Omron avec capteur Panasonic pour un fonctionnement précis.
Vidéo YouTube
|
SPÉCIFICATION |
|||
|
Article |
Spécification principale |
||
|
Sens de transport : |
Façade fixe, de gauche à droite ou de droite à gauche (option) |
||
|
Dégagement supérieur/inférieur du PCB : |
20/20mm |
||
|
Bord du PCB : |
3mm |
||
|
Hauteur de transport : |
900+50/-20 mm |
||
|
Moteur de levage : |
Moteur ZD 120W avec frein |
||
|
Moteur de transport : |
Moteur à vitesse fixe ZD 15W |
||
|
Poids de chargement du PCB : |
Moins de 2 kg |
||
|
Chargement des PCB : |
De haut en bas (50-1) |
||
|
Nombre de revues : |
2 meilleurs magazines, 2 derniers magazines |
||
|
Alimentation CA : |
AC220V/50-60HZ (commande de boîtier électrique unique) |
||
|
Plateforme élévatrice : |
Élévateur à vis à billes avec-plate-forme en aluminium-tout-en-un |
||
|
Système de contrôle : |
PLC Omron et capteur Panasonic |
||
|
Panneau de contrôle: |
Écran tactile Weinview |
||
|
Cadres : |
Tôle soudée de 3,0 mm, avec revêtement de couleur PC sur la surface |
||
|
Communication: |
Norme SMEMA |
||
Les données du produit sont uniquement à titre de référence. Veuillez nous contacter pour confirmer les dernières informations.
