Échantillon de marquage
• Lasers CO2 / FAYB / UV en option
• Positionnement de précision MARK + CCD
• Précision de marquage de ±0,02 mm
• Grave le chinois, l'anglais, les chiffres, les symboles, les logos, les codes-barres, les codes QR, les graphiques S'intègre aux systèmes MES/Shopfloor
• Édition de modèles visuels ; faites glisser-et-déposez le positionnement du code-barres
Fonctionnement du logiciel
Édition visuelle de modèles avec-affichage de PCB en temps réel
Modifiez directement sur la disposition du PCB en direct. Ajustez facilement la zone de marquage, la position du texte, l'espacement et bien plus encore. Convivial-, rapide et compatible avec plusieurs normes de codes-barres. Les modèles peuvent être créés dans environ3 minutes.
01
Montage entièrement visuel basé sur CCD
Toutes les modifications sont effectuées à l'aide du retour en direct de la caméra CCD, ce qui rend les opérations intuitives, simples et pratiques.
02
Prévention du marquage en double
Fonction intégrée pour éviter de re-marquer les mêmes informations de code-barres, garantissant ainsi l'unicité des données.
03
Fonction de tableau de codes à barres
Permet un marquage rapide et facile de plusieurs cartes ou de plusieurs types de codes-barres sur un seul PCB. Idéal pour l’étiquetage multi-panneaux ou multi-spécifications.
04
Placement des codes-barres par glisser-déposer
Faites simplement glisser les codes-barres vers n’importe quelle position sur le PCB. Le système marque en temps réel à l'emplacement déplacé — pas besoin de mesurer les coordonnées ou de modifier les données de coordonnées manuellement. Les ajustements sont effectués visuellement en faisant glisser le code-barres à l'endroit souhaité, ce qui rend l'opération extrêmement intuitive.
05
Applications polyvalentes
Laser CO₂
Modèle laser : Synrad série 48
Caractéristiques : robuste et fiable
Adoption mondiale : utilisé dans plus de 50 000 installations dans le monde
Durée de vie : dépasse 40 000 heures
Système de rails de convoyeur
Équipé d'un moteur pas à pas et d'un mécanisme à vis mère, le système permet des réglages précis de la largeur de la carte et un positionnement précis de l'axe Y. Le poste de travail sur rail est doté d'un dispositif de plaque supérieure-garantissant que les pièces à usiner d'épaisseurs variables sont parfaitement alignées avec le plan focal du laser, offrant ainsi un marquage cohérent et de haute qualité-à chaque fois.
Logiciel d'exploitation
Interface graphique intuitive et conviviale-avec toutes les fonctionnalités pour un fonctionnement simple et efficace. Prend en charge l'importation de fichiers Gerber pour une programmation rapide et offre un mode d'édition d'image hors ligne en option pour une édition et un débogage flexibles à tout moment.
Système CCD
Caméra industrielle couleur haute-résolution + système de traitement d'images visuelles + système de positionnement CCD + système de lecture et d'inspection de codes-barres.
AVANTAGES DU TRAITEMENT
Une précision qui vous distingue
Un faisceau laser ultra-focalisé offre une précision de marquage exceptionnelle, enlevant la matière point par point avec une précision-comme celle d'un couteau. Le processus sans contact{{3}élimine les contraintes mécaniques ou les dommages de surface, tandis que la zone affectée par la chaleur minimale-permet un marquage complexe et de haute-qualité au-delà des capacités des méthodes conventionnelles.
Identification permanente et protection de la marque
Les codes, textes et symboles marqués au laser sont permanents et résistants à l'usure, à la corrosion et aux environnements difficiles. Des numéros de série et des codes de traçabilité uniques garantissent une identification et un suivi faciles des produits. La haute précision et la complexité du marquage laser rendent sa réplication extrêmement difficile, offrant ainsi une protection anti-contrefaçon exceptionnelle.
Production plus rapide, coûts réduits
Le marquage laser ne nécessite que de l'énergie électrique : aucun consommable, outil ou équipement supplémentaire. L'automatisation entièrement-contrôlée par ordinateur garantit un fonctionnement rapide et stable avec un minimum de main d'œuvre, réduisant considérablement les coûts d'exploitation tout en maximisant l'efficacité de la production.
Exemples de marquage représentatif
Propre, écologique et conforme aux normes mondiales
Le traitement au laser est une solution propre, non-toxique et respectueuse de l'environnement. Il répond aux réglementations internationales en matière d’environnement et d’exportation, éliminant les restrictions associées à la sérigraphie et à la gravure chimique. Avec zéro déchet de consommables et aucun retard de matériaux, le marquage laser prend en charge une fabrication durable et prête pour l'avenir.
Spécifications techniques

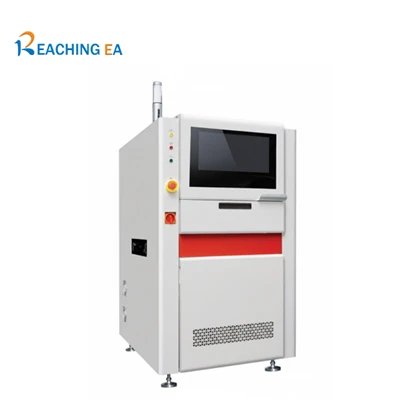

Machine de gravure laser R6-C
| Article | Paramètre |
| Dimensions de la machine | 950 mm (L) x 1 550 mm (P) x 1 680 (H) Hauteur (hors tour d'éclairage |
| Env. Poids | 550kg |
| Alimentation | Monophasé-220 V CA, 50 Hz, 1,8 kW |
| Exigence d'alimentation en air | 5 à 7 kgf/cm² ou 0,5 à 0,7 MPa |
| Hauteur de travail du convoyeur | 900 ±20 mm réglable |
| Hauteur de l'objectif/réglage de la mise au point | Réglage manuel (plage de ± 10 mm), mise au point automatique (en option) |
| Réglage de la largeur de la voie du convoyeur | Réglage automatique CNC |
| Direction de transport des PCB | Gauche → Droite / Droite → Gauche (facultatif) |
| Spécification du tuyau d'échappement | 2,5 pouces |
| Dimensions des circuits imprimés compatibles | Minimum : 50 mm x 50 mm |
| Maximum : 510 mm x 460 mm | |
| Épaisseur : 0,5 – 5 mm | |
| Fonction de retournement du panneau | Disponible (facultatif) |
| Capacité de traitement des PCB | |
| Max. Poids autorisé du PCB | Inférieur ou égal à 2 kg |
| Max. Déformation admissible du PCB | < 2 mm |
| Vitesse du convoyeur | 50 - 300 mm/s |
Nous sommes reconnus-comme l'un des principaux fabricants et fournisseurs de marquage laser CMS en Chine. N'hésitez pas à acheter ici un marquage laser SMT de haute qualité fabriqué en Chine dans notre usine. Pour une consultation sur les prix, contactez-nous.
